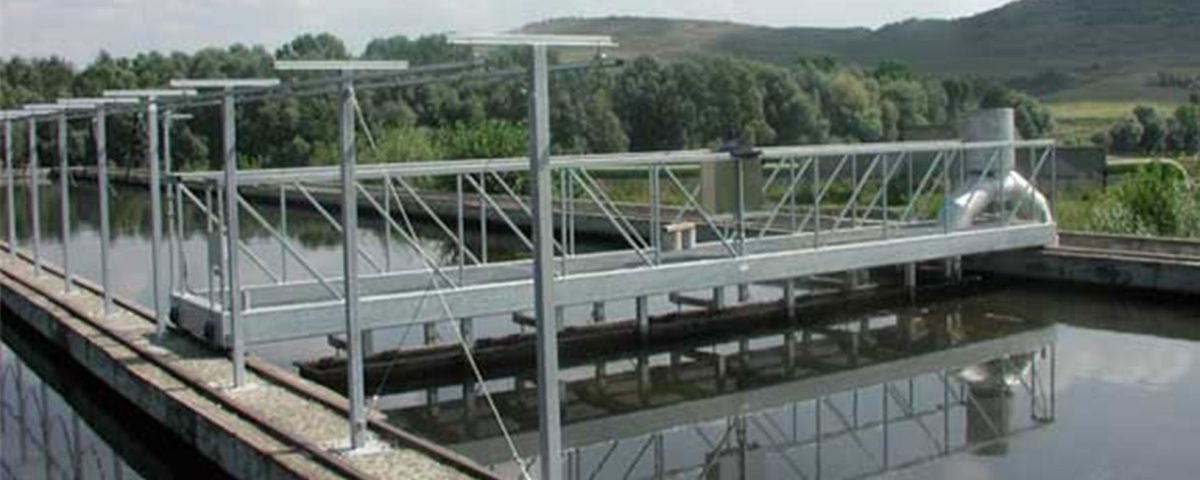

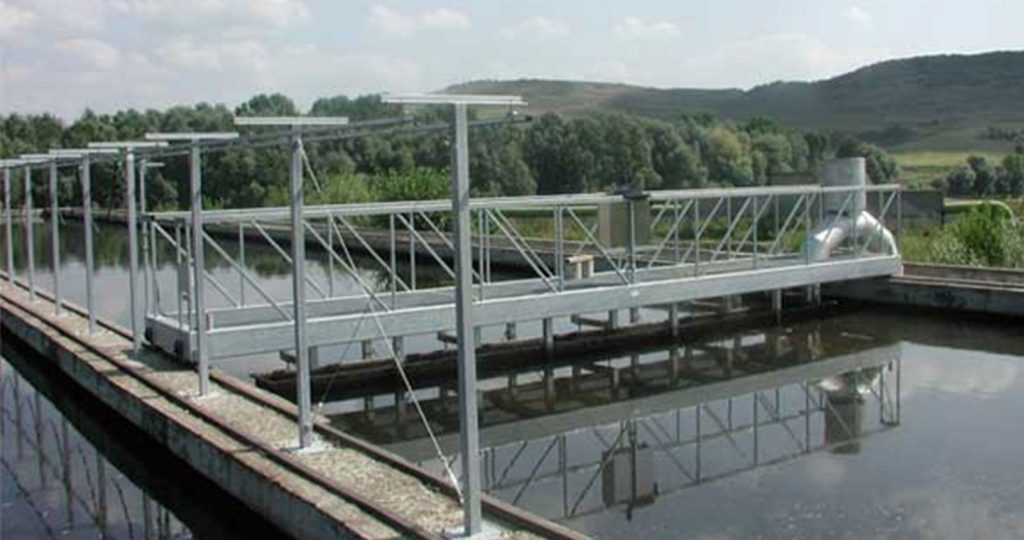

KD15R Sugeskraber

Sugeskraber type KD 15R til retangulære tanke.

Sugeskraberen er designet ud fra ønsket om en lang levetid, samt at drift og vedligehold af udstyret bliver så minimalt som muligt.

Standard materiale valg

Dele som ikke er i berøring med medie er som standard i varmt galvaniseret udførelse, herunder brokonstruktion, midterleje arrange-mentet samt bogie. Dele i berøring med medie er som standard udført i rustfri stål 1.4301, som efter forarbejdning er totalbejdset, herunder flydeslamsskraber og slamsugningsarrangement.

Andet materialevalg og overfladebehandling kan udføres efter ønske.

Brokonstruktion

Selve broen er en selvbærende gitterkonstruktion udført i firkantede profilrør.

Bogie

Designet for enten kørsel på skinner eller direkte på beton. Hjullejer er SKF kvalitetslejer.Gear overfladebehand-les som standard efter type 3.1/EN 12944 kor. Kat. C3. Hjul er forsynet med omdrejningsvagt.

Styretavle

Som standard leveres sugeskraberen med lokal styretavle udført i glasfiberforstærket polyester. Signal overførsel samt strømforsyning via fladkabel arrangement.

Flydeslamskraber

KD Standard flydeslamsskraber er monteret under broen. Simpel konstruktion, hvilket gør montagen meget nem. Ingen montagesvejsning.

Slamsugearrangement består af:
  • V-formede bundskrabe sektioner (A)
  • Sugerør (B)
  • Samlekar med justerbare overløbsrør (C)
  • Hævert rør (D)
  • Vakuumpumpe arrangement (E)
  • V-formede bundskraber sektioner samler slammet i midten af hver enkelt sektion.

Slammet transporteres via sugerør fra bund af tank til samlekar. Udligning af sugevolumestrøm,sikres ved justering af overløbsrør. Justering sker fra gangbroen. Slammet ledes via hævert rør fra samlekar til udløbs-rende-/kanal. Sugeeffekten opstartes af et vakuum, via en vakuumpumpe. Dette vakuum opfylder den fysiske lov om ”forbundne væskers udlignende egenskaber”. Justering af flow sker fra gangbroen.

Fordelen ved Sugeskraber KD15R er følgende:
  • Slam flow sker via en hævert virkning (ingen energiforbrug)
  • Slam flow kan visuelt besigtiges og reguleres, herved sikres en ensartet ”afsugning” fra hele bundfladen samt en sikring såfremt et rør tilstoppes.
[layerslider id="16"]

Teknisk specifikation

Slam flow sker via en hævert virkning (ingen energiforbrug).

Slam flow kan visuelt besigtiges og reguleres, herved sikres en ensartet "afsugning" fra hele bundfladen samt en sikring såfremt et rør tilstoppe.

    Kontakt KD Group vedr. KD15R Sugeskraber
