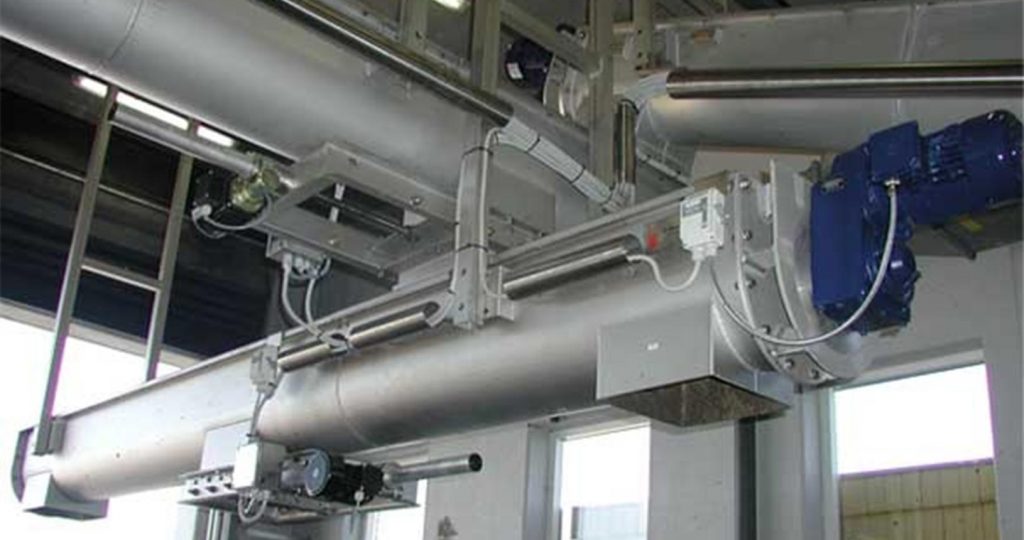

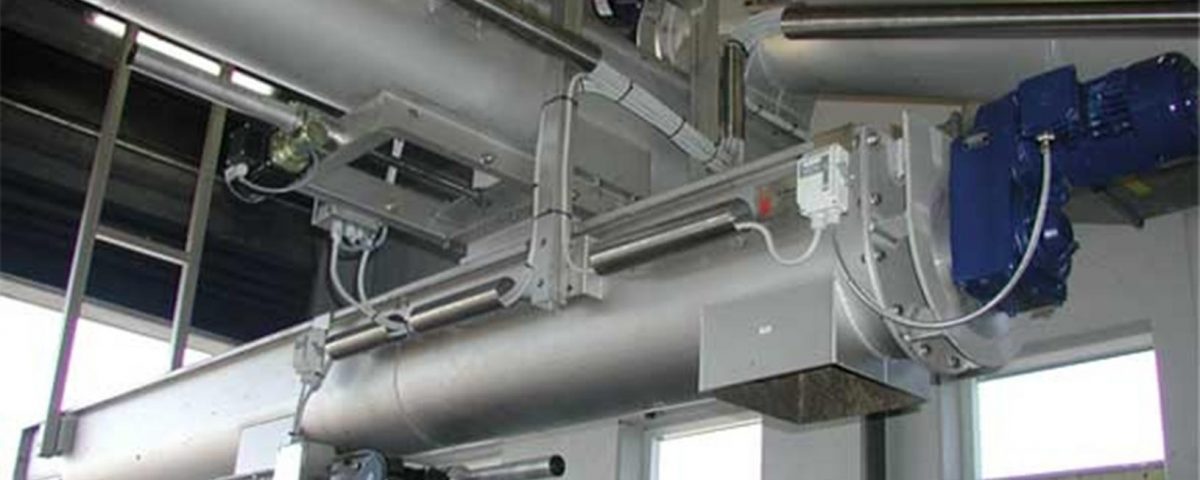

KD02 Akselløse Transportsnegle

Transportsnegle type KD 02 leveres i seks størrelser. Sneglene er specielt velegnede til produkter med tendens til klæbrighed og brobygning, såsom slam, fugtig sand og gods med uensartet kornstørrelse.

Kan også anvendes til transport af andre materieler eksempelvis træflis til stokerfyr, eller æblemos.

Transportsneglene er af robust og enkel konstruktion, hvilket betyder begrænset vedligeholdelse og små driftsomkostninger. Sneglene er opbygget i rustfast stål, der efter bearbejdning er totalbejdset. Herved opnås optimal holdbarhed på materialet.

Transporten foregår med en akselløs snegl, der er lejret i en slidplade af kunststof. Selve sneglen er som standard udført i St.52, men kan også leveres i rustfast stål.

Som standard leveres transportsnegle type KD 02 med enkelt vindinger. Ved høj stigning, stor kapacitet, lodrette snegle etc. forsynes transportsnegle type KD 02 med dobbelt vindinger. Sneglene kan leveres med skubbende eller trækkende transport, hvor drivmotoren er placeret ved henholdsvis indløb eller udløb. Ved skubbende transport kan sammenkobling til en eventuel næste transportsnegl ske fra aksialt udløb til sideindløb, og derved reducere byggehøjden betydeligt.

Den akselløse transportsnegl kan forsynes med et standard skydespjæld type KD 04, som er specielt udviklet til transportsneglen. Skydespjældet leveres med elektrisk eller pneumatisk funktion, og er udført i samme høje kvalitet som transportsneglen.KD Akselløse Snegle er et standard produkt, som tilpasses kundens ønsker. Dette betyder at vi kun behøver oplysninger om nogle få parametre, såsom:

• ønsket kapacitet
• længde
• eventuel stigning
• ind-/udløb (type/dimension)
• indløbsposition (individuel tilpasning)

Installationer, hvor stigningen overstiger 30% kan ikke anbefales af Danish Wastewater Equipment A/S, men i enkelte tilfælde kan det dog være den eneste løsning.

Transportsnegle type KD 02 er let monterbare og samles helt uden montagesvejsning.

Teknisk specifikationer

  • Kapacitet (m3/h): se diagram for vejledende kapacitet
  • Spiral diameter (mm): ø160 til ø460
  • Stigning (mm): 165 til 460
  • Enkelt spiral (mm): 40x15 til 80x25
  • Dobbelt spiral (mm): 40x15/20x10 til 80x25/50x15.
  • Komponent

    kd02-komponent

    Kapacitetsgraf

    kd02-capacity-graph2
