KD05.1-05.2 Afspærringsspjæld

Afspærringsspjæld leveres i størrelser afhængigt af kundens ønsker og aktuelle behov.

Afspærringsspjæld er opbygget i rustfrit stål, der efter bearbejdning er totalbejdset. Herved sikres optimal holdbarhed på materialet.

Afspærringsspjæld er en robust og enkel konstruktion, hvilket betyder begrænset vedligeholdelse og små driftsomkostninger.

Afspærringsprincippet

Ved såvel manuel som automatisk påvirkning af ikke stigende spindel hæves/sænkes spjældpladen efter ønske.

Spjældpladens placering i forhold til pakningen styres af fire PEHD skinner, disse fire skinner er med til at minimere pakningstrykket med en forlængelse af pakningens levetid som følge.

Afspærringsspjæld - pakning

Pakningen er specielt udviklet af KD Maskinfabrik A/S, med henblik på anvendelse i afspærringsspjæld. Dens unikke udformning gør, at spjældet er tæt i begge gennemstrømsretninger.

Pakningen er udført i EPDM gummi, som yder god resistens overfor de aggressive stoffer, der kan forekomme i spildevand.

Afspærringsspjæld type KD 05.1/05.2 kan anvendes i de fleste afspærringssituationer, dog bør man anvende et Saksespjæld type KD 05.5 når der ønskes 100% tæthed.

Udformning

Afspærringsspjæld er som standard dimensioneret for et vandtryk på 5 mVs.

Type KD 05.1 bruges ved montage i kanal, type KD 05.2 bruges ved væg montage.

Afspærringsspjæld kan betjenes med:

  • Håndhjul
  • Håndsving
  • Gearmotor (AUMA)
  • Pneumatisk cylinder

Betjening og bæreleje monteres på konsol, konsollen kan være udformet på forskellig vis. For type KD 05.1 monteres konsollen direkte på spjæld rammen som standard. For type KD 05.2 er der flere muligheder, afhængig af afstanden fra hul til betjening:

  • Direkte på spjæld rammen (kort afstand)
  • Separat ramme (stor afstand)
  • Væg beslag
  • Stander (ved loft rennemføring)

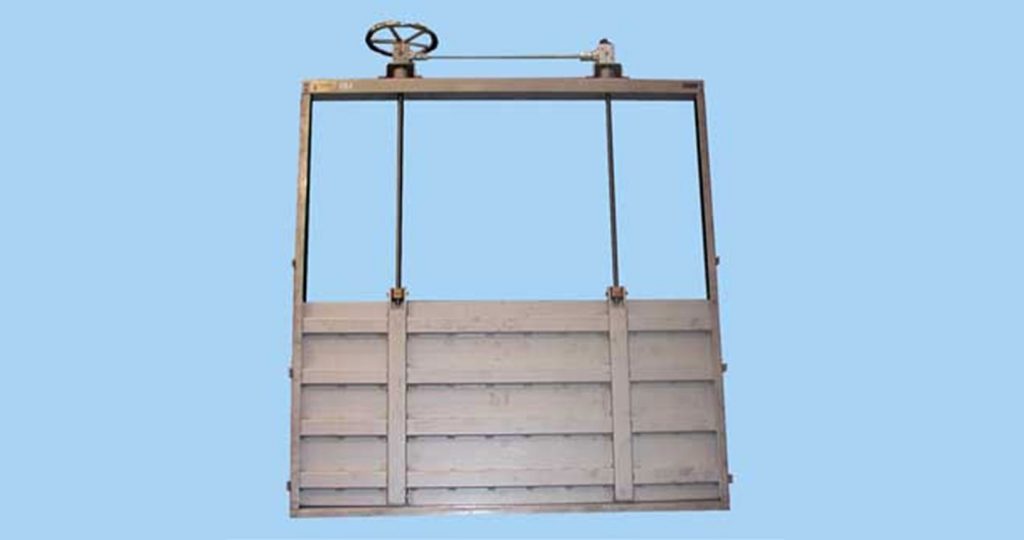

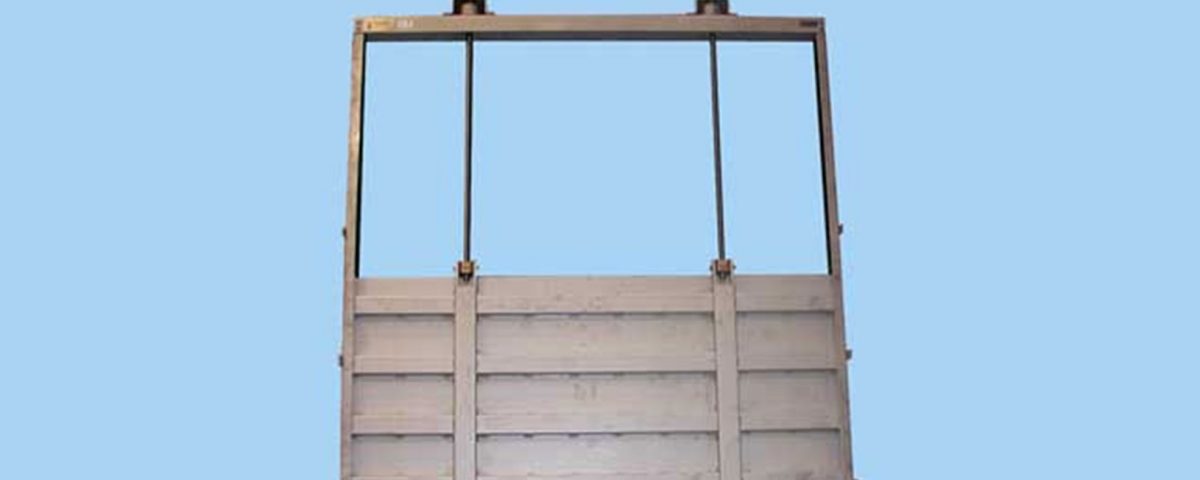

Ved store dimensioner forsynes afspærringspjæld med vinkelgear og 2 stk. spindler.

Som standard er spjæld opbygget i AISI 304, der efter bearbejdning er totalbejdset. Herved sikres en meget lang levetid. Ved bedre korrosionsbestandighed kan vi levere i materiale AISI 326 eller SMO stål.

[layerslider id="31"]

Teknisk specifikation

  • Pneumatisk cylinderfabrikat: Festo
  •
Pneumatisk cylinder type: Dobbeltvirkende
  •
Hus: Anodiseret aluminium

  • Stang: Rustfrit stål

  • Soleniodventil type: 5/2

  • Spænding (V): 24 VDC
Magnetisk positionsdetektor: REED type (5-230V
    • Kontakt KD Group vedr. KD05.1-05.2 Afspærringsspjæld
